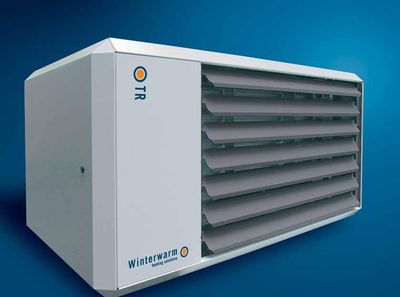

Acest generator de aer cald modern are toate componentele care uzual sunt asociate cu incazitoarele de aer cu specificatii tehnice deosebite ca :distributie variabila a aerului , ventilator si arzator modulant si Delta T control
TR se fabrica in 12 capacitati de la 10 la 150 kW
Caracteristicile generatorului TR:
- schimbator de caldura tubular foarte robust
- distributie variabila a aerului – poate fi montat orizontal sau vertical (max.6m vertical)
- arzator modulant pentru functionare cu gaze naturale sau cu gaze lichefiate (GPL)
- ventilator modulant
- Delta T control – Monitorizeaza temperatura senzorului din termostatul de ambient si temperatura senzorului de aer incorporat in generator ,iar daca diferenta dintre cei doi senzori este mai mare decat valoarea setata unitatea porneste doar ventilatorul si recircula aerul
- pe timp de vara poate fi programat sa ventileze aerul
- poate fi resetat direct de pe termostatul de ambient
Caracteristici tehnice
|
Tip |
|
TR10 |
TR15 |
TR20 |
TR24 |
TR28 |
TR40 |
TR50 |
TR60 |
TR80 |
TR100 |
TR125 |
|
Put. termica utila (max.) |
(kW) |
9,9 |
14,8 |
19,7 |
23,9 |
27,7 |
39,9 |
49,5 |
60,1 |
80,4 |
101,2 |
123,1 |
|
Put. termica utila (min.) |
(kW) |
5,7 |
8,5 |
12,9 |
15,6 |
18,3 |
26,6 |
32,3 |
38,7 |
47,1 |
65,4 |
80,6 |
|
Put. termica cons. (max.) |
(kW) |
10,8 |
16,2 |
21,5 |
26,0 |
30,0 |
43,5 |
54,0 |
65,5 |
83,0 |
110,0 |
134,5 |
|
Put. termica cons. (min.) |
(kW) |
6,5 |
9,7 |
14,5 |
17,5 |
20,5 |
30,0 |
36,5 |
44,0 |
53,5 |
73,5 |
90,0 |
|
Eficienta la puterea max. |
% |
91,9 |
91,6 |
91,8 |
92,1 |
92,3 |
91,7 |
91,6 |
91,5 |
91,5 |
91,5 |
91,5 |
|
Eficienta la puterea min. |
% |
87,9 |
87,4 |
88,6 |
89,1 |
89,5 |
88,7 |
88,4 |
88,0 |
88,0 |
89,0 |
89,5 |
|
Debitul maxim de aer |
m3/h |
2000 |
2000 |
2000 |
3000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
12500 |
|
Jet orizontal (max.) |
m |
12 |
12 |
12 |
16 |
16 |
22 |
26 |
28 |
30 |
30 |
33 |
|
Jet vertical (max. , cald ) |
m |
4 |
4 |
4 |
5 |
5 |
6 |
7 |
- |
- |
- |
- |
|
Nivel de zgomot (la 5m) |
dB (A) |
42 |
42 |
42 |
45 |
45 |
48 |
50 |
50 |
52 |
54 |
60 |
|
Alimentare electrica |
(Vac) |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
|
Puterea consumata |
(W) |
200 |
200 |
200 |
190 |
200 |
300 |
425 |
350 |
600 |
750 |
1100 |
|
Puterea consumata (Amp) |
(A) |
0,9 |
0,9 |
0,9 |
0,8 |
0,9 |
1,3 |
1,8 |
1,5 |
2,6 |
3,3 |
4,8 |
|
Racordul la gaz metan |
(R") |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
|
Racord gaze arse |
(mm) |
80 |
80 |
80 |
80 |
80 |
100 |
100 |
130 |
130 |
130 |
130 |
|
Racord aer pentru combustie |
(mm) |
80 |
80 |
80 |
80 |
80 |
100 |
100 |
130 |
130 |
130 |
130 |
|
Inalti. min. de montaj (jet oriz.) |
m |
1,7 |
1,7 |
1,7 |
1,7 |
1,7 |
1,7 |
1,7 |
1,7 |
1,7 |
1,7 |
1,7 |
|
Inalti. min. de montaj (jet vert.) |
m |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
- |
- |
- |
- |
|
Greutate |
kg |
50 |
50 |
55 |
67 |
70 |
85 |
100 |
135 |
150 |
200 |
- |
|
Presiune min. gaz metan (G20) |
mbar |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Consum max. gaz metan (G20) |
m3/h |
1,1 |
1,7 |
2,3 |
2,8 |
3,2 |
4,6 |
5,7 |
6,9 |
8,8 |
11,6 |
14,2 |
|
Pres. pe arzator la p. max. (G20) |
mbar |
10,1 |
10,2 |
10.0 |
9,5 |
9,0 |
7,3 |
7,3 |
6,5 |
7,4 |
8,0 |
6,9 |
|
Presiune min. GPL (G31) |
mbar |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
Consum max. GPL (G31) |
kg/h |
0,9 |
1,3 |
1,7 |
2,1 |
2,4 |
3,5 |
4,3 |
5,2 |
6,9 |
8,8 |
|
|
Pres. pe arzator la p. max. (G31) |
mbar |
23,8 |
24,2 |
22,7 |
20.0 |
27,5 |
23,0 |
22,4 |
17,5 |
19,5 |
19,5 |
20.0 |
|
Latime |
mm |
1105 |
1105 |
1105 |
1040 |
1040 |
1130 |
1130 |
1735 |
1735 |
1735 |
1735 |
|
Adancime incl. ventilator |
mm |
630 |
630 |
630 |
710 |
710 |
820 |
820 |
965 |
965 |
965 |
985 |
|
Inaltime |
mm |
290 |
290 |
290 |
540 |
540 |
540 |
670 |
630 |
630 |
800 |
970 |
